2. Motor de cuatro tiempos. Ciclo de Otto

El motor de gasolina es un motor alternativo, de combustión interna, con encendido por chispa, de cuatro tiempos, que convierte la energía química que contiene el combustible en energía cinética.

El proceso se inicia con la mezcla homogénea de gasolina y aire fuera de la cámara de combustión en un elemento llamado carburador. La mezcla obtenida se hace llegar a dicha cámara, donde es comprimida. La combustión se inicia por un sistema de encendido externo al motor (bujía) de control temporizado. En el interior del cilindro se inflama y quema la mezcla de aire y gasolina. El calor generado por la combustión provoca un incremento en la presión de los gases, previamente comprimidos originando un trabajo mecánico a través del pistón, la biela y el cigüeñal. Los gases quemados son expulsados por el tubo de escape y son sustituidos por una nueva porción de mezcla tras cada carrera de combustión, todo ello se produce según el principio de los cuatro tiempos.

Imagen 7. laplace. Copyright

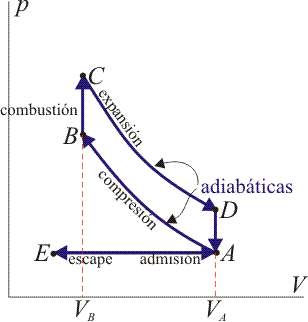

Un ciclo Otto es una aproximación teórica al comportamiento de un motor de encendido por bujía o de explosión. Se representa en un diagrama p-V como en la figura adjunta. Siendo sus fases las siguientes:

  • Admisión (1). El pistón desciende con la válvula de admisión abierta, aumentando la cantidad de mezcla (aire y combustible) en la cámara. (Expansión a presión constante puesto que al estar la válvula abierta la presión es igual a la exterior). E-A.
  • Compresión (2). El pistón asciende comprimiendo la mezcla, ambas válvulas permanecen cerradas (Comprensión adiabática). A-B.
  • Combustión. Con el pistón en el punto muerto superior, salta la chispa de la bujía, que inicia la combustión de la mezcla a volumen prácticamente constante (ya que al pistón no le ha dado tiempo a bajar). B-C.
  • Expansión (3). Debido a la combustión se produce un ascenso brusco de temperatura que empuja al pistón hacia abajo, realizando trabajo sobre él, las válvulas continúan cerradas. (Expansión adiabática). C-D.
  • Escape (4). Se abre la válvula de escape y el gas sale al exterior, empujado por el pistón a una temperatura mayor que la inicial, siendo sustituido por la misma cantidad de mezcla fría en la siguiente admisión. El sistema es realmente abierto, pues intercambia masa con el exterior. No obstante, dado que la cantidad de aire que sale y la que entra es la misma podemos, desde el punto de vista del balance energético, suponer que es el mismo aire, que se ha enfriado. Este enfriamiento ocurre en dos fases. Cuando el pistón se encuentra en el punto muerto inferior, el volumen permanece aproximadamente constante D-A.
  • Cuando el pistón empuja el aire hacia el exterior, con la válvula abierta, A-E, cerrando el ciclo.

Para que se produzca un ciclo ha debido haber dos subidas y dos bajadas del pistón, por lo que recibe el nombre de motor de cuatro tiempos y el cigüeñal ha necesitado dar dos vueltas para completar un ciclo.

Observando el ciclo Otto ideal, podemos considerar despreciables los procesos de admisión y de escape a presión constante A-E y E-A, puesto que son idénticos en la gráfica y de sentido opuesto, por lo que el calor y el trabajo intercambiados entre ellos se anulan mutuamente.

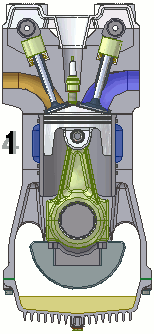

El siguiente gráfico animado te muestra de manera sencilla cada una de las etapas anteriores:

Imagen 8. laplace. copyright



Icono de iDevice Caso de estudio

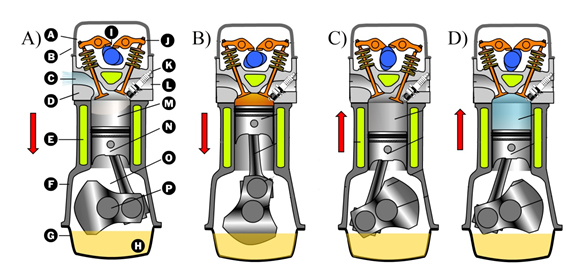

Cada uno de los cuatro dibujos siguientes se corresponde con un tiempo del ciclo del motor de gasolina.  Identifícalos y explica detalladamente que ocurre en cada uno de ellos.


 Imagen 9. howstuffworks. copyright
