7. Problemas resueltos

Icono de iDevice Ejemplo o ejercicio resuelto

Selección de ejercicios propuestos en pruebas de acceso a la univerisidad.

Recopilados por el departamento de Tecnología del IES "Sierra Mágina" de Mancha Real (Jaén)

Ejercicio 1.

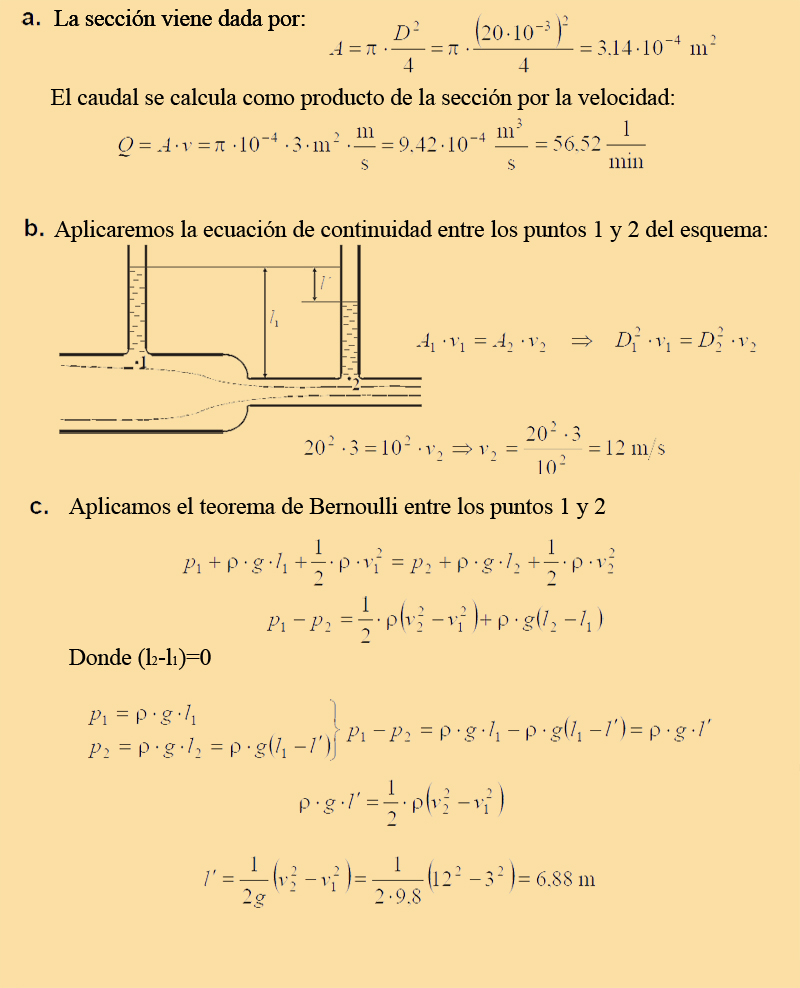

Por una tubería horizontal de 20 mm de diámetro interno circula un fluido con una velocidad de 3 m/s.

a) Calcula el caudal.

b) Calcula la sección de otra sección de la misma líena de 10 mm de diámetro interior.

c) Si el fluido es agua, calcula la diferencia de alturas entre dos tubos verticales colocados inmeidatamente antes y después del estrechamiento.

Dato: Densidad del agua 1 g/cm3.


Ejercicio 2.

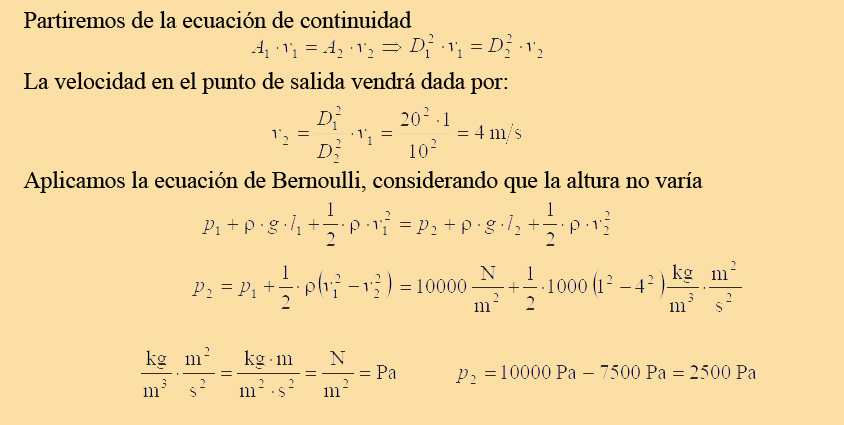

Una tubería horizontal de 20 mm de diámetro interior conduce agua con una velocidad de 1 m/s. La presión en la entrada es de 10.000 Pa. En la salida hay un estrechamiento de 10 mm de diámetro.

Despreciando el rozamiento, calcula la presión a la salida:


Ejercicio 3.

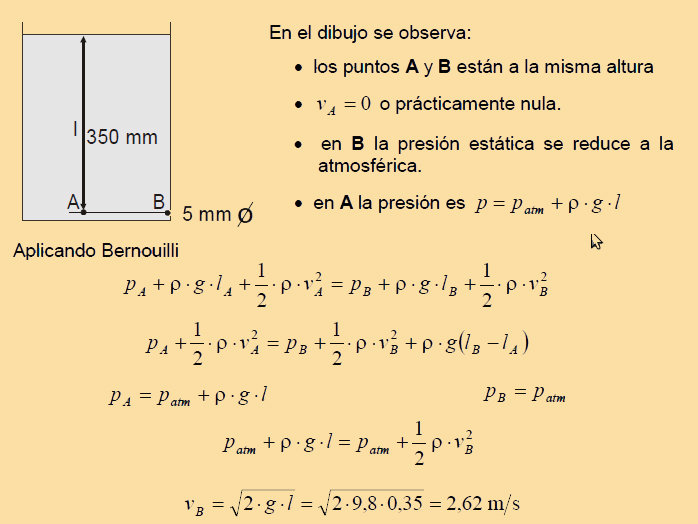

Un cilindro vertical tiene un diámetro interior de 150 mm y un agujero en la pared lateral, cerca de la base con un diámetro de 5 mm. Si se mantiene constante el nivel de agua en su interior en 350 mm por encima del agujero, calcula la velocidad de salida del chorro de agua.


Ejercicio 4.

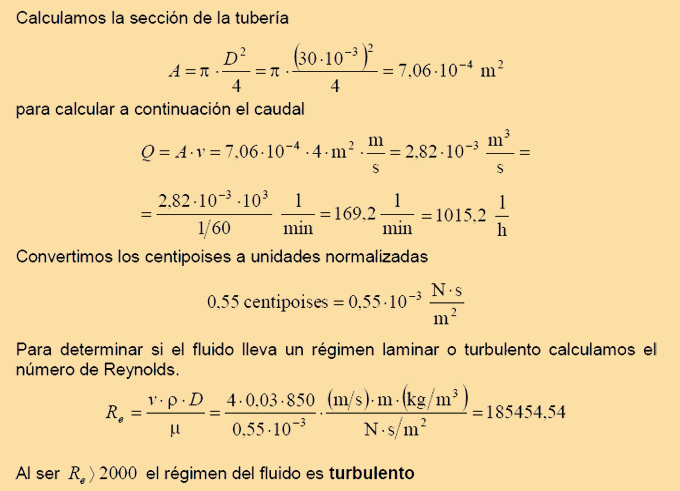

Calcula el caudal de un fluido que circula por una tubría con un diámetro interior de 30 mm sabiendo que su velocidad es de 4 m/s. ¿Qué régimen de circulación lleva el fluido?

Datos del fluido: Densidad 850 kg/m3, Viscosidad 0,55 centipoises




Ejercicio 5.

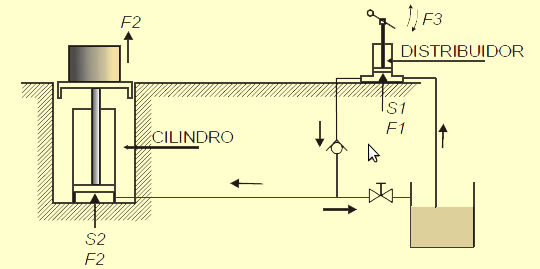

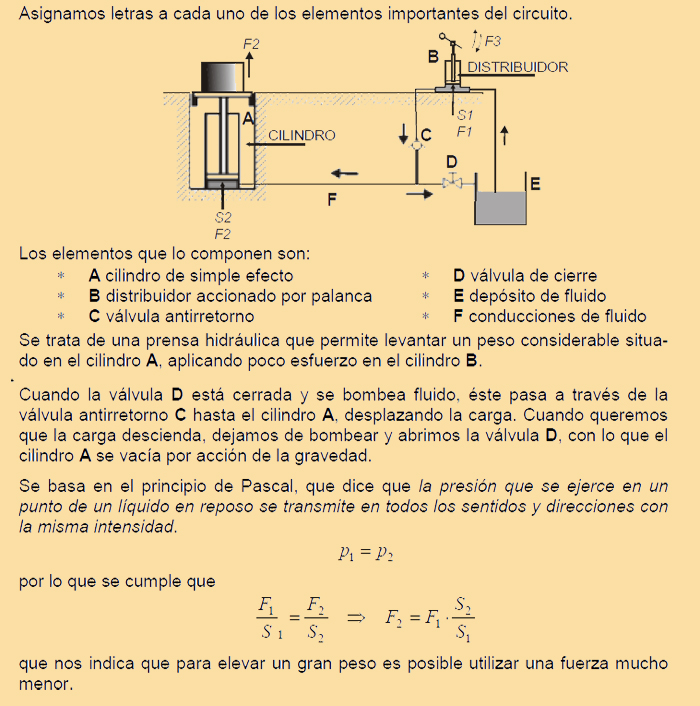

Observa el esquema siguiente. Describe los elementos que lo corresponden y responde:

¿Qué representa?

¿Para que sirve?

¿En qué principio está basado su funcionamiento?
