1. Elementos de control, mando y regulación.
Pre-conocimiento
Te acuerdas de...
Si quieres que te sea más sencillo, entender lo que vamos a trabajar, puedes repasar los materiales de 1º de Bachillerato de Tecnología Industrial I. También puedes encontrar en materiales de iniciación a la neumática en 4º de ESO, en la asignatura optativa de Tecnología.
Puedes ver una explicación sencilla y simplificada de cómo nombrar válvulas en el siguiente PowerPoint.
Actividad
Representación
esquemática de las válvulas
Para representar las válvulas distribuidoras en los esquemas neumáticos se emplean símbolos, que solamente indican la función que cumplen las válvulas, sin informar acerca de sus aspectos constructivos, en ellas se distinguen:
Las vías, que es el número de orificios de entrada y salida del aire a través de la válvula.
Las posiciones, son las que puede adoptar la válvula distribuidora para dirigir el flujo por una u otra vía, según necesidades de trabajo.
Los accionamientos, son los métodos por los que provocamos que la válvula esté en una u otra posición.

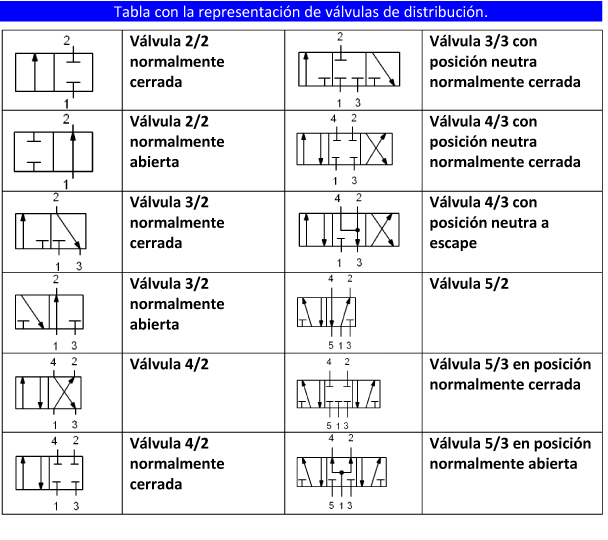

Las posiciones de las válvulas distribuidoras se representan por medio de cuadrados. El número de cuadrados adyacentes indica la cantidad de posiciones de la válvula distribuidora. Las vías (entradas y salidas) se representan por medio de trazos unidos al cuadro que representa la posición de reposo o inicial.
Para identificar a una válvula se emplea el método de indicar: nº vías/nº posiciones. En el caso de la figura sería: 3/2
 |
| Imagen 01. Elaboración Propia |
El funcionamiento se representa esquemáticamente en el interior de los cuadros.
Los
conductos que unen las distintas vías se representan mediante líneas rectas.
Las flechas indican el sentido de circulación del fluido.
  |
| Imagen 02.Elaboración propia |
Los conductos obturados se representan mediante líneas transversales y la unión de conductos se representa mediante un punto rellenado.
  |
| Imagen 03. Elaboración propia |
La otra
posición se obtiene desplazando lateralmente los cuadrados, hasta que las
conexiones coincidan.
 |
| Imagen 04. Elaboración propia |
La posición de reposo es aquella que corresponde a cuando la válvula no está excitada, por ejemplo la determinada por un muelle.
La posición inicial es la que tienen las piezas móviles de la válvula después del montaje de ésta, es la posición a partir de la que comienza el programa preestablecido.
Conductos de escape sin empalme de tubo (cuando el aire es evacuado a la atmósfera), se representa por un triángulo directamente unido al símbolo. Conductos de escape con empalme de tubo (cuando el aire es evacuado a un punto), por un triángulo ligeramente separado del símbolo.
  |
| Imagen 05. Elaboración propia |
Actividad
Para
facilitar las conexiones durante el montaje de los circuitos, los empalmes y
racores se identifican, según el tipo de normas que se sigan se emplean los
siguientes códigos:
|
ISO |
Tipo de vía |
CETOP |
|
A,B,C,… |
Conducto de trabajo |
2, 4, 6,… |
|
P |
Alimentación de presión |
1 |
|
R,S,T |
Escapes |
3, 5, 7,… |
|
L |
Fuga |
9 |
|
Z,Y,X,… |
Conductos de pilotaje |
12, 14, 16,… |
Actividad

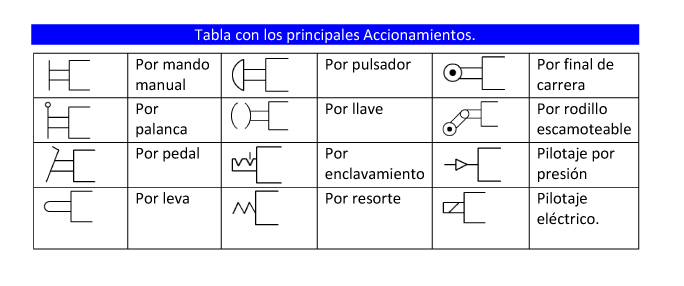

Según el accionamiento o elemento de pilotaje, las válvulas se pueden gobernar por:
- Medios manuales: por pulsador, por palanca o por pedal.
- Por medios mecánicos: por palpador o leva, por rodillo o final de carrera, o por rodillo escamoteable.
- Por medios eléctricos, por un electroimán.
- Por medios neumáticos: por pilotaje neumático con presión, o con depresión.

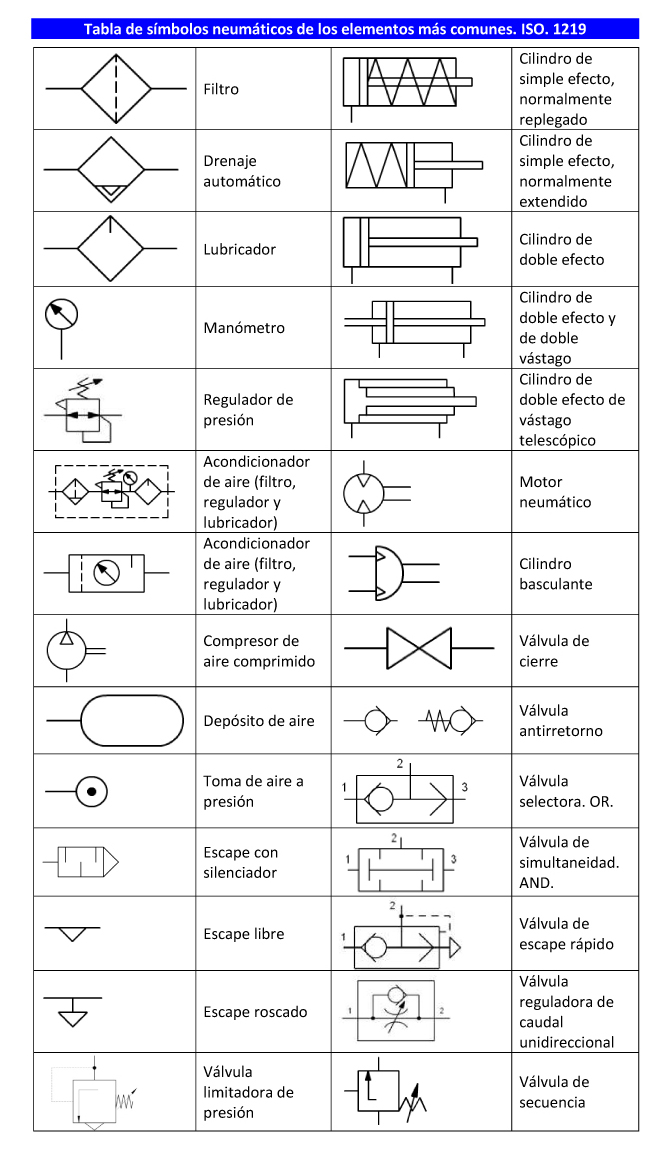

Abrir tabla en pdf
Reflexión
Descarga el siguiente archivo pdf. Imprímelo y completa los "huecos" en blanco, con el nombre o con el dibujo de la válvula.
Para hacer el ejercicio minimiza esta ventana y procura hacerlo sin "copiarte" de los apuntes.
