1.2. Uniones no roscadas

En ocasiones se recurre a otro tipo de unión desmontable que no precisa de elementos roscados.

Las más comunes quedaron presentadas en el punto 1 del tema y ahora las vamos a ver un poco más detalladas:

Icono de iDevice AV - Reflexión
En la lista de uniones desmontables no roscadas que acabamos de ver aparecen botones, velcro, corchetes. ¿Crees que estos elementos se pueden considerar como un tipo de unión?
PASADORES



Son vástagos cilíndricos o cónicos que van a unir piezas pasando a través de ellas.

Además de sujetar, sirven para mantener la posición relativa entre piezas.

Suelen ser de acero.

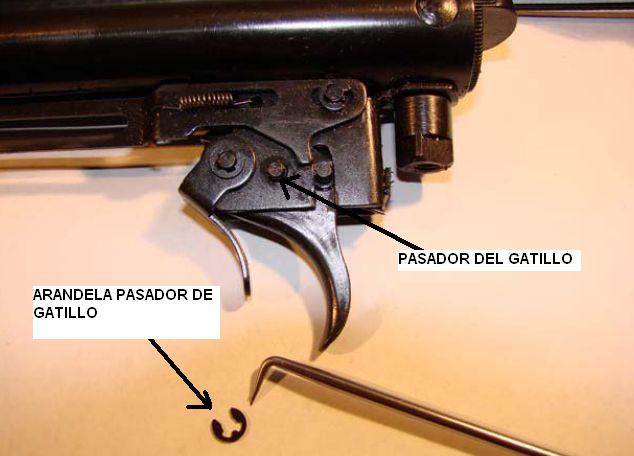

Pasador Corte de dos piezas unidas mediante un pasador
Imagen 22
 		Imagen 23
Icono de iDevice AV - Reflexión
¿Qué piezas que tú conoces se unen con pasadores?
CHAVETAS



Son piezas metálicas en forma de cuña cuya altura va en disminución y que se alojan en unas hendiduras longitudinales llamadas chaveteros.

Son lo suficientemente robustas como para unir piezas y transmitir esfuerzos entre ellas.

Pueden ser transversales o longitudinales.

En las imágenes siguientes se muestra un dibujo de una chaveta en su chavetero y un eje con su chaveta para evitar que se produzca un movimiento relativo del eje y del agujero en el que va acoplado.

Chaveta en su chavetero
Eje con su chaveta
Imagen 27. Wikipedia. Creative Commons.
 Imagen 28. Wikipedia. Creative Commons.



LENGÜETAS

Como las chavetas, son cuñas metálicas alojadas en chaveteros, pero éstas tienen todas sus caras paralelas.

Su función es permitir que la pieza a sujetar tenga un cierto desplazamiento longitudinal sobre la pieza que sujeta la lengüeta.

Guía de deslizamiento
Imagen 29. Isftic. Creative Common

GUÍAS

Permiten el desplazamiento longitudinal de una pieza respecto a otra.

Son empleadas en las máquinas herramientas para desplazar herramientas y carros.

BOTONES, VELCRO, CORCHETES...

Son distintos elementos que se emplean habitualmente en el ámbito textil.

Los botones, se fabrican de resina, plástico, madera, nácar,… Para realizar la unión son introducidos por un ojal.

El velcro es un sistema de apertura y cierre rápido. Son dos tiras contrapuestas en un lado con unos ganchos más o menos deformables que se agarran a una tira de fibras enmarañadas, produciendo una adhesión parcial que se desmonta estirando de ambas.

Los corchetes son una especie de broches, fabricados de metal o de plástico, y constituidos por un macho y una hembra, que cuando se presionan uno sobre otro produce la unión entre las prendas.

Botones
Velcro Corchetes
Imagen 30. Isftic. Creative Commons.
 		Imagen 31. Isftic. Creative Commons. Imagen 32. Isftic. Creative Commons.
Icono IDevice Curiosidad
Como ya vimos cuando hablábamos de los tornillos, también en el caso de esta otra unión el hombre no hace sino imitar a la naturaleza.
Extremidad de la probóscide de una mosca vista bajo muchos aumentos
Cremallera
Imagen 33. Revista El Semanal. Copyright.
 		Imagen 34. Revista El Semanal. Copyright.
Abrir y cerrar
Para unir dos piezas de cualquier material flexible, la naturaleza descubrió hace tiempo la manera de construir cremalleras.
Por ejemplo, la extremidad de la probóscide (un aparato bucal en forma de trompa) de una mosca común observada al microscopio, revela una serie de finas ranuras que se unen entre sí de la misma manera que se traban los dientes de las dos tiras flexibles que componen una cremallera.


AV - Pregunta Verdadero-Falso
Responde verdadero o falso a las siguientes afirmaciones sobre los tipos de unión no roscados.


Una lengüeta es una chaveta de mayor tamaño.

Verdadero Falso


Las chavetas no permiten ningún movimiento entre el eje y el agujero al que va acoplado.

Verdadero Falso


El carro de un torno puede desplazarse porque está montado sobre una guía.

Verdadero Falso


Una cremallera no es un tipo de unión porque lo que une son tejidos.

Verdadero Falso
