1. Grado de electrificación de una vivienda.

Como ya hemos dicho al comenzar el tema, todas las normas relativas a las instalaciones de energía eléctrica en las viviendas están reguladas por la Instrucción Técnica Complementaria para Baja Tensión: ITC-BT-25 del Reglamento Electrotécnico para Baja Tensión aprobado por REAL DECRETO 842/2002, de 2 de agosto. BOE núm. 224 del miércoles 18 de septiembre. (Ministerio de Ciencia y Tecnología).
Puede resultarte necesario consultar este reglamento en alguna ocasión y podrás hacerlo en la página del MINISTERIO DE INDUSTRIA TURISMO Y COMERCIO que encontrarás en este vínculo.

Y este reglamento establece todo lo concerniente a instalaciones interiores en viviendas, número de circuitos y características, y, entre ello, lo concerniente a los grados de electrificación de las viviendas.
Icono IDevice Importante
El grado de electrificación hace referencia a las instalaciones eléctricas en el interior de las viviendas en lo que se refiere a la cantidad y al tipo de éstas.




Hay dos grados de electrificación que estudiaremos por separado. La clasificación en estos dos grados depende de la utilización de aparatos electrodomésticos que se prevean en la vivienda o de la superficie de ésta.
  • Básico
  • Elevado

Vamos ahora a detenernos en cada uno de estos grados de electrificación.

GRADO DE ELECTRIFICACIÓN BÁSICO

El grado de electrificación básico se plantea como el sistema mínimo, a los efectos de uso, de la instalación interior de las viviendas en edificios nuevos. Su objeto es permitir la utilización de los aparatos electrodomésticos de uso básico sin necesidad de obras posteriores de adecuación.

Circuitos de una vivienda con un grado de electrificación básico

En este grado de electrificación se instalarán los siguientes circuitos independientes:

C1 Circuito de distribución interna, destinado a alimentar los puntos de iluminación.
C2 Circuito de distribución interna, destinado a tomas de corriente de uso general y frigorífico.
C3 Circuito de distribución interna, destinado a alimentar la cocina y horno.
C4 Circuito de distribución interna, destinado a alimentar la lavadora, lavavajillas y termo eléctrico.
C5 Circuito de distribución interna, destinado a alimentar tomas de corriente de los cuartos de baño, así como las bases auxiliares del cuarto de cocina.
Imagen 6. Fuente propia + Galería de Office. Creative Commons.

GRADO DE ELECTRIFICACIÓN ELEVADO

Es el utilizado en viviendas con una previsión importante de aparatos electrodomésticos que obligue a instalar mas de un circuito de cualquiera de los tipos anteriores, así como con sistemas de calefacción eléctrica, acondicionamiento de aire o automatización, o con superficies útiles de las viviendas superiores a 160 m2.

Circuitos de una vivienda con un grado de electrificación elevado

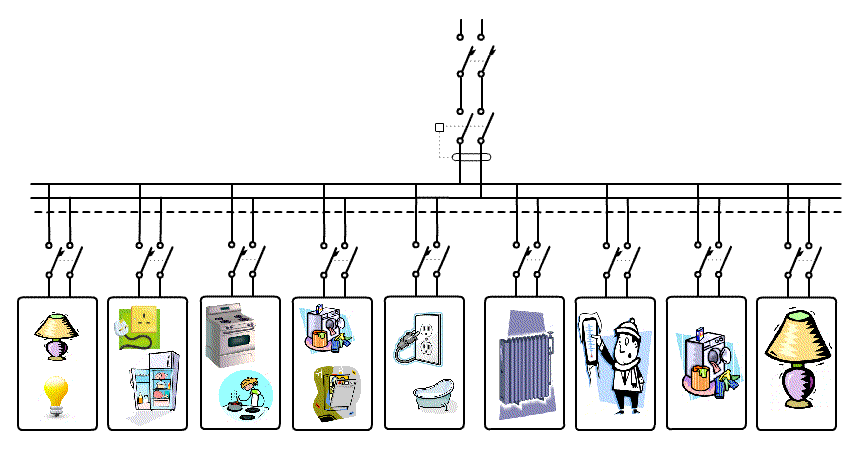

Imagen 7. Fuente propia + Galería de Office. Creative Commons.

En este grado de electrificación se instalarán, además de los correspondientes a la electrificación básica, los siguientes circuitos independientes:

  • C6 Circuito adicional del tipo C1, por cada 30 puntos de luz.
  • C7 Circuito adicional del tipo C2, por cada 20 tomas de corriente de uso general o si la superficie útil de la vivienda es mayor de 160 m2.
  • C8 Circuito de distribución interna, des tinado a la instalación de calefacción eléctrica.
  • C9 Circuito de distribución interna, destinado a la instalación aire acondicionado.
  • C10 Circuito de distribución interna, destinado a la instalación de una secadora independiente.
  • C11 Circuito de distribución interna, destinado a la alimentación del sistema de automatización y de seguridad.
  • C12 Circuitos adicionales de cualquiera de los tipos C3 o C4, cuando se prevean, o circuito adicional del tipo C5, cuando su número de tomas de corriente exceda de 6.

En ambos grados de electrificación los circuitos de protección constarán, como mínimo, de:

  • Un interruptor general automático de corte omnipolar con accionamiento manual, de intensidad nominal mínima de 25 A y dispositivos de protección contra sobrecargas y cortocircuitos. Este interruptor general es independiente del interruptor para el control de potencia (ICP) y no puede ser sustituido por éste.
  • Uno o varios interruptores diferenciales que garanticen la protección contra contactos indirectos de todos los circuitos, con una intensidad diferencial residual máxima de 30 mA.
  • Dispositivos de protección contra sobretensiones, si fuese necesario.
  • Un interruptor automático de corte omnipolar para cada uno de los circuitos independientes.
En cada estancia del domicilio se deben instalar al menos los siguientes puntos de uso:


ESTANCIA

CIRCUITO

ELEMENTO

Nº MÍNIMO

SUPERFICIE / LONGITUD

Acceso

C1

Pulsador timbre

1

---

Entrada

C1

Punto de luz

Interruptor 1 0.A

1

1

Uno por cada 10m2 mínimo

Uno por cada punto de luz

C2

Base 16 A 2p + T

1

Una por cada 6 m2

Comedor o
Salón

C1

Punto de luz

Interruptor 10 A

1

1

Uno por cada 10m2 mínimo

Uno por cada punto de luz

C2

Base 16 A 2p + T

3

una por cada 6 m2

C8

Toma de calefacción

1

Uno por cada 10m2

C9

Toma de aire acondicionado

1

Uno por cada 10m2

Dormitorios

C1

Puntos de luz

Interruptor 10 A

1

1

Uno por cada 10m2 mínimo

Uno por cada punto de luz

C2

Base 16 A 2p + T

3

Una por cada 6 m2

C8

Toma de calefacción

1

---

C9

Toma de aire acondicionado

1

---

Cuartos de baño

C1

Puntos de luz

Interruptor 10 A

1

---

C5

Base 16 A 2p + T

1

---

C8

Toma de calefacción

1

---

Pasillos o

distribuidores

C1

Puntos de luz

Interruptor/Conmutador 10 A

1

1

Uno por cada 5 m de longitud

uno en cada acceso

C2

Base 16 A 2p + T

1

Uno por cada 5 m de longitud

C8

Toma de calefacción

1

---

Cocina

C1

Puntos de luz

Interruptor 10 A

1

1

Uno por cada 10m2 mínimo

Uno por cada punto de luz

C2

Base 16 A 2p + T

2

Frigorífico y extractor de aire

C3

Base 25 A 2p + T

1

Cocina/horno

C4

Base 16A 2p + T

3

Lavadora, lavavajillas y termo

C5

Base 16A 2p + T

3

Sobre el plano de trabajo

C8

Toma calefacción

1

---

C10

Base 16 A 2p + T

1

secadora

Terrazas y

Vestidores

C1

Puntos de luz

Interruptor 10 A

1

1

Uno por cada 10m2 mínimo

Uno por cada punto de luz

Garajes unifamiliares

y Otros

C1

Puntos de luz

Interruptor 10 A

1

1

Uno por cada 10m2 mínimo

Uno por cada punto de luz

C2

Base 16 A 2p + T

1

Uno por cada 10m2 mínimo


Icono IDevice Para saber más
En la cocina, las bases de corriente se tienen que instalar fuera de los planos verticales, delimitados por un entorno de 50 cm alrededor de la encimera de cocción y del fregadero.

Igualmente ocurrirá en los cuartos de baño con las zonas húmedas, que deben quedar exentas de la instalación de bases de enchufes.

En este vÍdeo de CONSUMER EROSKI nos muestran los volúmenes de prohibición.

Multimedia 3. Consumer Eroski. Creative Commons.


AV - Pregunta Verdadero-Falso
¿Has entendido este punto del tema?. Responde a estas preguntas de verdadero o falso para comprobarlo.


El grado de electrificación de una vivienda depende de su tamaño.

Verdadero Falso


Si en mi casa tengo aire acondicionado tendré un grado de electrificación elevado.

Verdadero Falso


Si en mi casa tengo aire acondicionado tendré un interruptor automático sólo para él.

Verdadero Falso
« Anterior | Siguiente »
