1.3. Topología de redes

Actividad

La topología de una red define su estructura. Pueden establecerse la topología física, que es la forma en que se conectan los terminales, dispositivos y recursos de la red, y la topología lógica, que es la forma de acceso a la información de la red. La elección de una topología u otra influye en gran medida en el funcionamiento y configuración de la red.

La topología de una red es una de las primeras decisiones que se toman, respondiendo a la pregunta ¿cómo vamos a conectar los ordenadores?

Distintos factores nos harán decantarnos por unas u otras topologías. Por ejemplo seguridad, control ante posibles fallos, coste o velocidad. Estos son algunos tipos de topología:

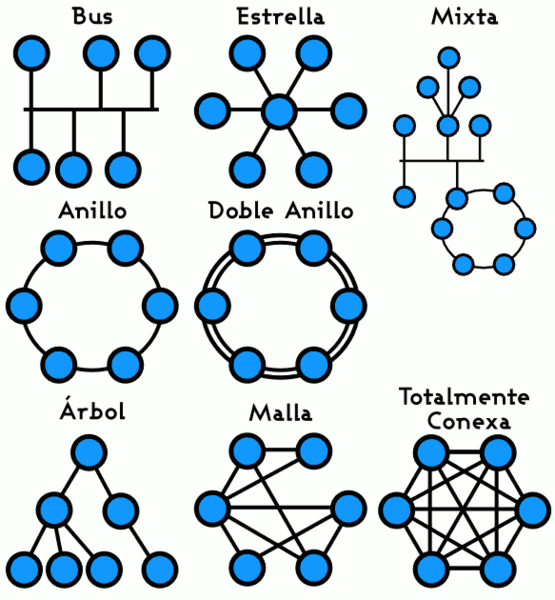

Imagen en Wikipedia de Yearofthedragon con licencia CC

Existen tres tipos considerados básicos para montar una red.

Bus Los nodos están conectados por un único canal de comunicaciones llamado bus, al cual se conectan también los diferentes dispositivos. De esta forma, todos los dispositivos comparten el mismo canal para comunicarse entre sí de forma que todos los nodos ven los mensajes, pero no todos los aceptan. Su principal ventaja es la facilidad de implementación, pero tiene desventajas como la limitación por longitud y las pérdida en la transmisión.
Anillo Los nodos están unidos unos con otros formando un círculo por medio de un cable común, estando unidos el último nodo con el primero para cerrar el anillo. Las señales circulan en un sólo sentido alrededor del anillo de modo que cada nodo tiene un receptor que examina la información y un transmisor que la envía. La desventaja del anillo es que si se rompe una conexión, la red deja de funcionar. Esto se soluciona haciendo redes de doble anillo, en las cuales si uno falla, la información pasa al otro.
Estrella Los nodos están conectados a un ordenador central o hub de modo que lo mensajes de cada nodo pasan directamente al servidor y éste decide hacia dónde enviarlos. La ventaja principal es que aunque falle algún nodo, el resto no se verá afectado. Sin embargo, es más costosa ya que el cable es único de nodo a servidor.
	Img 16, 17 y 18. Topologías básicas Imágenes de producción propia

AV - Pregunta Verdadero-Falso

Acabas de ver las distintas topologías de redes que se pueden dar. Contesta a las siguientes preguntas fijándote en los contenidos de este punto.

1. La topología de una red determina la forma de conexión de la red pero no la forma de acceso a la información.

Verdadero Falso

2. Cuando los nodos de la red y los dispositivos que la forman se conectan a través de un único canal, se llama topología de bus.

Verdadero Falso

3. En una red en anillo, si un nodo se rompe, la red deja de funcionar. Una posible solución es utilizar la red en doble anillo.

Verdadero Falso

4. Una red en la cual los nodos están unidos a un ordenador central o hub mediante un cable único es una red en bus.

Verdadero Falso

AV - Reflexión

Las típicas redes caseras ¿a qué tipo se asemeja más?
