6.1. Escalas
Actividad1
Las escalas se utilizan en los dispositivos analógicos. En estos
aparatos la medida se indica mediante una aguja que señala una escala
graduada. Podemos tener diferentes tipos de escalas según como sean las
divisiones.
Las más frecuentes son:
- Escala lineal o uniforme: tienen todas las divisiones de la escala iguales. Se usan en aparatos de medida magnetoeléctricos móviles y en los electrodinámicos usados para medir potencias.
 |

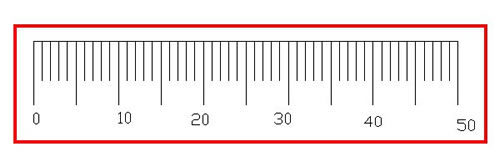

| Imagen 7. Escala uniforme o lineal. Fuente: Elaboración propia. |
- Escala cuadrática: las divisiones se van ensanchando al final de la escala. Se usan en los aparatos de medida electrodinámicos, electrotérmicos y electrostáticos.
 |
| Imagen 8. Escala cuadrática. Fuente: Elaboración propia. |
- Escala ensanchada: tienen divisiones distintas al principio y al final de la escala.
 |
| Imagen 9. Escala ensanchada. Fuente: Elaboración propia. |
- Escala logarítmica: las divisiones son más próximas al final de la escala. Son características de los óhmetros.
 |
| Imagen 10. Escala logarítmica. Fuente Wikipedia. Licencia Creativa Commons. |
