En todas las instalaciones eléctricas, en edificios destinados principalmente a viviendas, existen distintos aparatos que protegen a las personas de los contactos indirectos, protegen las instalaciones propiamente dichas, controlan la potencia demandada y registran el consumo.

• Fusibles: son elementos de protección que desconectan con seguridad corrientes de cortocircuito muy elevadas. Son utilizados para la protección de los conductores, aparatos e instalaciones contra sobreintensidades.

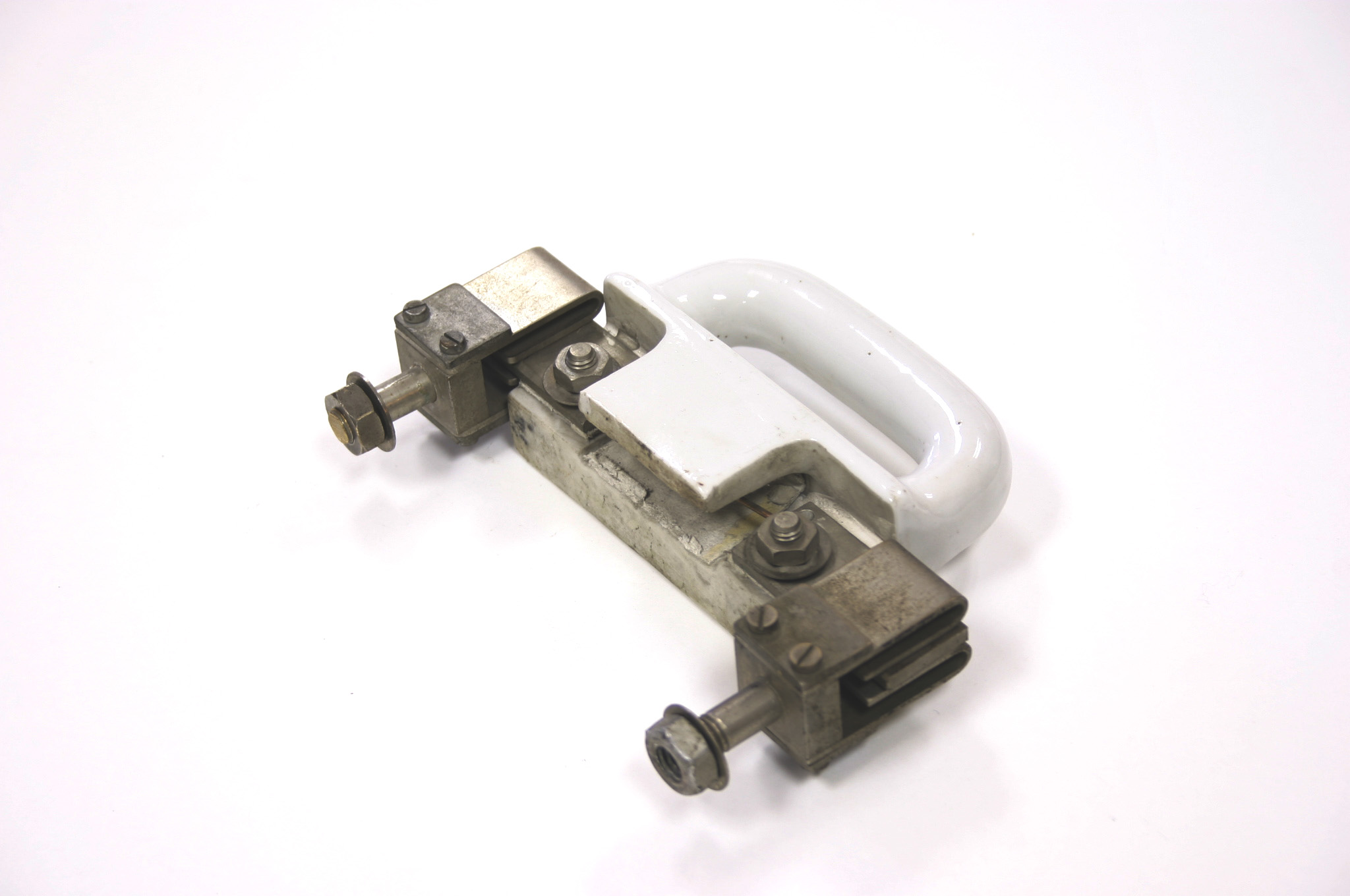

Imagen 10: Fusible de porcelana 100A. Fuente: Banco de imágenes y sonidos del ITE.

Están formados por un cartucho de porcelana, en cuyo interior se aloja el conductor fusible rodeado de arena de cuarzo que actúa como medio de extinción.

Se clasifican atendiendo a las características de funcionamiento y forma constructiva:

• Fusibles de clase gL: uso general y protección de cables.
• Fusibles de clase aM: protección de aparatos de conexión.
• Fusibles de clase gR: uso general y protección de semiconductores.

• Interruptores automáticos: son los denominados PIAS vistos anteriormente.

Están provistos de un disparador térmico (bimetal) retardado para pequeñas sobreintensidades que dependen del tiempo de permanencia de la sobrecarga.

Constan también de un disparador electromagnético instantáneo para sobreintensidades elevadas o cortocircuitos (tiempo de respuesta en menos de 1mseg.).

Imagen 11: Partes de un magnetotérmico. Fuente: Wikipedia. Licencia Creative Commons. Pulsa sobre la imagen para ampliarla.

En el mercado existen 3 tipos de interruptores: H, L y G, según se apliquen en viviendas, líneas o para protección de aparatos accionados con motor:

• Tipo H: dispara para 2-3 veces la intensidad nominal. Apropiados para circuitos de control.
• Tipo L: dispara para 3-5 veces la intensidad nominal. Apropiados para las líneas.
• Tipo G: dispara para 8-12 veces la intensidad nominal. Destinados a la protección de aparatos.

• Interruptor diferencial: visto anteriormente. Es un dispositivo de protección sensible a la corriente de fuga a tierra.

Recibe el nombre de corriente diferencial, porque es igual a la diferencia entre todas las corrientes entrantes y salientes de una instalación consumidora.


Abre el circuito cuando la corriente hacia tierra supera su umbral de intervención (sensibilidad). Pueden ser:

• Alta sensibilidad: 0,03 A.
• Media sensibilidad: 0,3 A.
• Baja sensibilidad: 0,5 A.

• Contador de energía activa: es el aparato encargado de medir y registrar el consumo de la energía eléctrica.

La clasificación más general del contador es la siguiente:

• Contador de energía activa: registran la cantidad de energía que las empresas suministradoras entregan al abonado.
• Contador de energía reactiva: si en la instalación del abonado existen receptores de carácter inductivo, se usa el contador de energía reactiva para calcular el factor de potencia medio de la instalación.

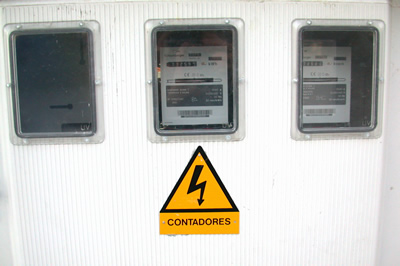

Imagen 12: Contadores eléctricos. Fuente: Banco de imágenes y sonidos del ITE.

Un contador consta de los siguientes componentes:

• Bobina voltimétrica: se conecta en paralelo al circuito.
• Bobina amperimétrica: se conecta en serie al circuito.
• Disco giratorio de aluminio.
• Dispositivo de frenado.
• Dispositivo contador numérico.

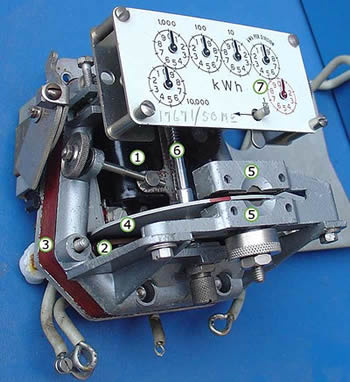

Imagen 13: Partes de un contador o medidor eléctrico. Fuente: Wikipedia. Licencia Creative Commons.
