4.1. Poliedros
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
Caso de estudio
|

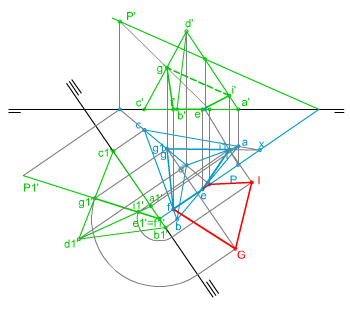

En la imagen izquierda te mostramos las proyecciones diédricas de un tetraedro, apoyado por una de sus caras en el PHP, seccionado por un plano oblicuo.
Para su dibujo conocemos las proyecciones diédricas del poliedro y las trazas del plano P. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines:
|
Caso práctico
 |

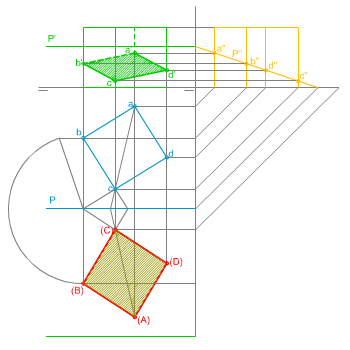

En la imagen izquierda puedes ver las proyecciones diédricas de un hexaedro, apoyado por una de sus caras en el PHP, seccionado por un plano paralelo a la LT.
Para su dibujo conocemos las proyecciones diédricas del poliedro y las trazas del plano P. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines:
|
