4.1. Abatimiento
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:
Caso práctico
 |

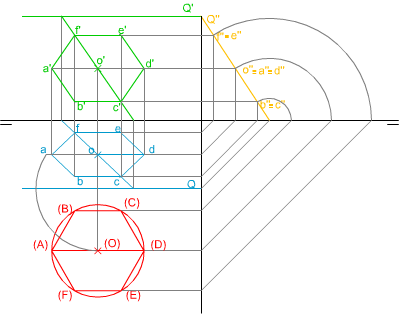

En la imagen izquierda te mostramos las vistas diédricas (alzado, planta y perfil) de un hexágono regular ABCDEF contenido en un plano paralelo a la LT.
Para su trazado conocemos las trazas de dicho plano, la proyección vertical del polígono, y las dos proyecciones diédricas de su centro. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines:
|
