Tangentes desde un punto exterior

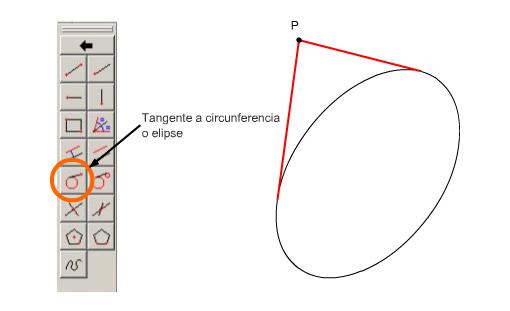

El trazado de tangentes desde un punto exterior se trató en el tema 4 de la unidad 4 del curso pasado. Este trazado es simple y directo, y simplemente hay que usar la herramienta de líneas Tangente PC, con la que realizaras las tangentes a circunferencias, arcos y elipses, aunque no a polilíneas.

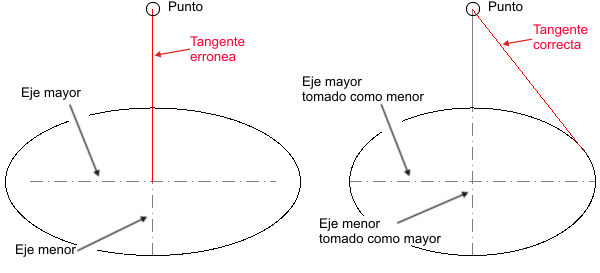

 En este trazado te puedes encontrar con tener que trazar tangentes desde un punto que esté situado en el eje menor de la elipse. En este caso, como ya explicamos en su momento, el programa QCad da un error y no realiza correctamente el trazado. Este error la solucionábamos intercambiando eje mayor y menor en el trazado de la elipse.



Tangente por un punto de la elipse

Para este trazado no tenemos ninguna herramienta que podamos usar de forma directa, por lo que tendremos que recurrir al trazado que harías con las herramientas tradicionales de dibujo. En la siguiente animación tienes resumido el método.
