1.2. Elementos

En la acotación normalizada intervienen una serie de elementos fundamentales: líneas, números y símbolos. Todos ellos se trazan y rotulan con línea fina continua.

Elementos fundamentales.
La cota y tres tipos de líneas: de cota, auxiliares y de referencia, son los elementos básicos que intervienen en la acotación de cualquier dibujo.
En la animación inferior te mostramos la representación y principales características de dichos elementos.





Los extremos normalizados de las líneas de cota los puedes ver en la siguiente animación. Su aplicación en el dibujo dependerán de las características del mismo (tipo y dimensiones).





Letras y símbolos.

A la hora de acotar una pieza, objeto, figura, etc. podemos recurrir a unos elementos complementarios que facilitan su acotación.
Son letras y símbolos normalizados que nos refieren a dimensiones y formas.
En la animación inferior puedes ver su representación y las normas de aplicación.






Icono IDevice Actividad

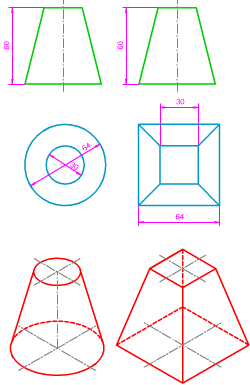

Caso particular de acotaciónLos símbolos de diámetro o cuadrado no se rotulan cuando en sus vistas diédricas quede representada claramente su forma.
