3.2. Trazado
Actividad
Casi todas las espirales se trazan con la ayuda del compás, solamente algunas se dibujan a mano alzada, como es el caso de la espiral de Arquímedes.
ESPIRAL DE DOS CENTROS: su núcleo es un segmento.
ESPIRAL DE TRES CENTROS: su núcleo es un triángulo equilátero.
ESPIRAL DE CUATRO CENTROS: su núcleo normalmente es un cuadrado, pero puede ser un rectángulo.
ESPIRAL ÁUREA: está inscrita en un rectángulo áureo.
ESPIRAL DE ARQUÍMEDES: se traza a mano alzada o con plantilla.
Pre-conocimiento

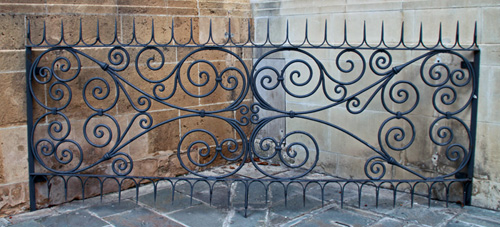

En la imagen de la izquierda tienes un ejemplo de una forja, de la Catedral de Sevilla, elaborada mediante espirales enlazadas entre sí.
Ejemplo o ejercicio resuelto

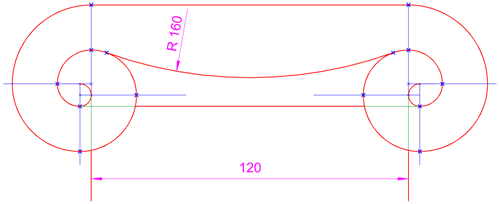

Dibuja a escala 1:1 la espiral jónica representada en la imagen izquierda,
dimensiones en
milímetros, empleando los conceptos y procedimientos de la construcción
de una espiral de cuatro centros dado el paso 40, así como
los conceptos y procedimientos de tangencias
y enlaces del tema anterior
¿Necesitas ayuda para resolver este ejercicio?
