1.2. Trazado
Actividad
Recuerda que los centros de los arcos que configuran el óvalo están situados en sus ejes de simetría.
ÓVALO CONOCIDO EL EJE DE SIMETRÍA MAYOR:
ÓVALO CONOCIDO EL EJE DE SIMETRÍA MENOR:
ÓVALO CONOCIDOS LOS EJES DE SIMETRÍA:
ÓVALO INSCRITO EN UN ROMBO: los ejes del óvalo están situados en las diagonales del rombo.
Objetivos

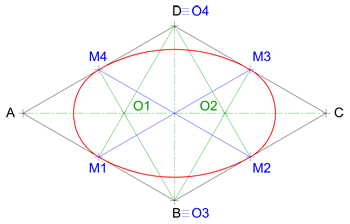

ÓVALO INSCRITO EN UN ROMBO (óvalo isométrico): los ángulos del rombo son isométricos (60º y 120º).
Es un caso especial de óvalo tangente a un rombo, su trazado se explica con detalle, paso a paso, en este documento pdf
Pre-conocimiento

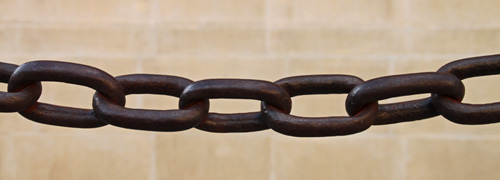

El diseño de los eslabones de las cadenas generalmente está basado en el óvalo.
En la imagen de la izquierda tienes un ejemplo en las cadenas que rodean la Catedral de Sevilla.
Caso de estudio

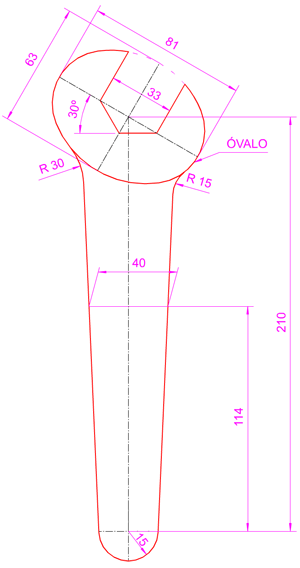

Dibuja a escala 1:1 la pieza representada en la imagen izquierda, dimensiones en
milímetros, empleando los conceptos y procedimientos de la construcción de un óvalo conocidos los ejes de simetría mayor (81) y menor (63), así como los conceptos y procedimientos de tangencias
y enlaces del tema anterior.
¿Necesitas ayuda para resolver este ejercicio?
