Hasta este momento hemos estudiado el funcionamiento teórico de un motor ideal que funcionara según un ciclo Otto. Lo cierto es que el ciclo real de un motor de encendido por chispa difiere ligeramente del ideal por los siguientes motivos:

• La válvula de admisión permanece abierta un cierto tiempo hasta después de que el pistón comience a descender, para conseguir que entre algo más de aire. Es el llamado Retraso al Cierre de la Admisión (RCA).

• La válvula de escape también se adelanta en la Apertura del Escape (AAE) para que los gases de la combustión salgan un poco antes de que el pistón llegue al PMI, para que salga la mayor cantidad posible de gases quemados.

• El proceso de ignición del combustible no es instantáneo, y la chispa salta antes de que el pistón alcance el PMS para optimizar el proceso de combustión.

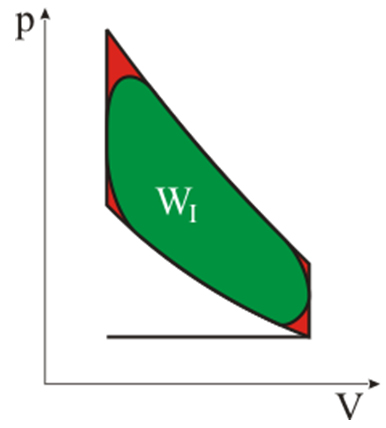

Esto provoca que el diagrama real difiera ligeramente del diagrama ideal, siendo el trabajo producido, llamado trabajo indicado (WI) algo inferior al teórico (WT).

Imagen 10. Recurso propio.

La relación entre ambos es el llamado rendimiento del diagrama:

Como además siempre existen pérdidas en los mecanismos de transmisión, el trabajo que realmente se dispone en el eje es una parte del trabajo indicado del ciclo real, llamándose rendimiento mecánico a la relación que existe entre ambos, es decir:
