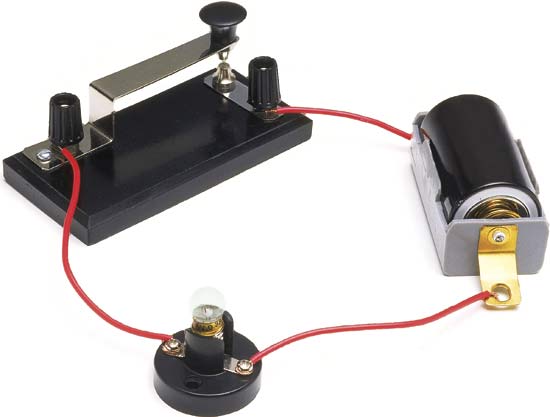

Imagen 17. Brittanica. Copyright

Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos o electrónicos, tales como resistencias, inductancias, condensadores, fuentes, y/o dispositivos electrónicos semiconductores, conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales electrónicas o eléctricas.



Los circuitos eléctricos pueden llegar a ser muy complejos y estar formados por infinidad de componentes, sin embargo todos ellos están constituidos por elementos que se pueden agrupar en las siguientes familias:



• Generadores.
• Receptores.
• Elementos de control.
• Elementos de protección.
• Conductores.
• Conectores.

En los siguientes apartados vamos a estudiar cada uno de estos tipos de componentes por separado.
