1. Controles del osciloscopio
En el mercado y en los laboratorios y talleres te puedes encontrar diferentes tipos de osciloscopios. Pueden tener características diferentes dependiendo de su antigüedad o del fabricante, aquí vamos a detallar algunas que son comunes a todos los osciloscopios.
- Power: botón de encendido - apagado, su funcionamiento es similar al de cualquier electrodoméstico.
- Inten: controlamos la luminosidad de la pantalla.
- Focus: ajustamos la nitidez del punto sobre la pantalla.
- Trace: selecciona la señal a trazar sobre la pantalla. a veces se la denomina Channe, puede mostrar la señal A, la B o la A+B.
- Trigger: hace que la onda parezca estacionaria o quieta.
- Trigger selector: selecciona el origen de la señal de disparo.
- Time/Div: seleccionamos la velocidad con que se dibuja el trazo en la pantalla, varía desde milisegundos a segundos.
- Position: podemos elegir el punto X e Y.
- Selector: elegimos si queremos medir tensión alterna o continua.
- CH1 y CH2: son las entradas donde conectaremos las sondas.
- Mode: seleccionamos el canal 1 ó 2.
 |
|

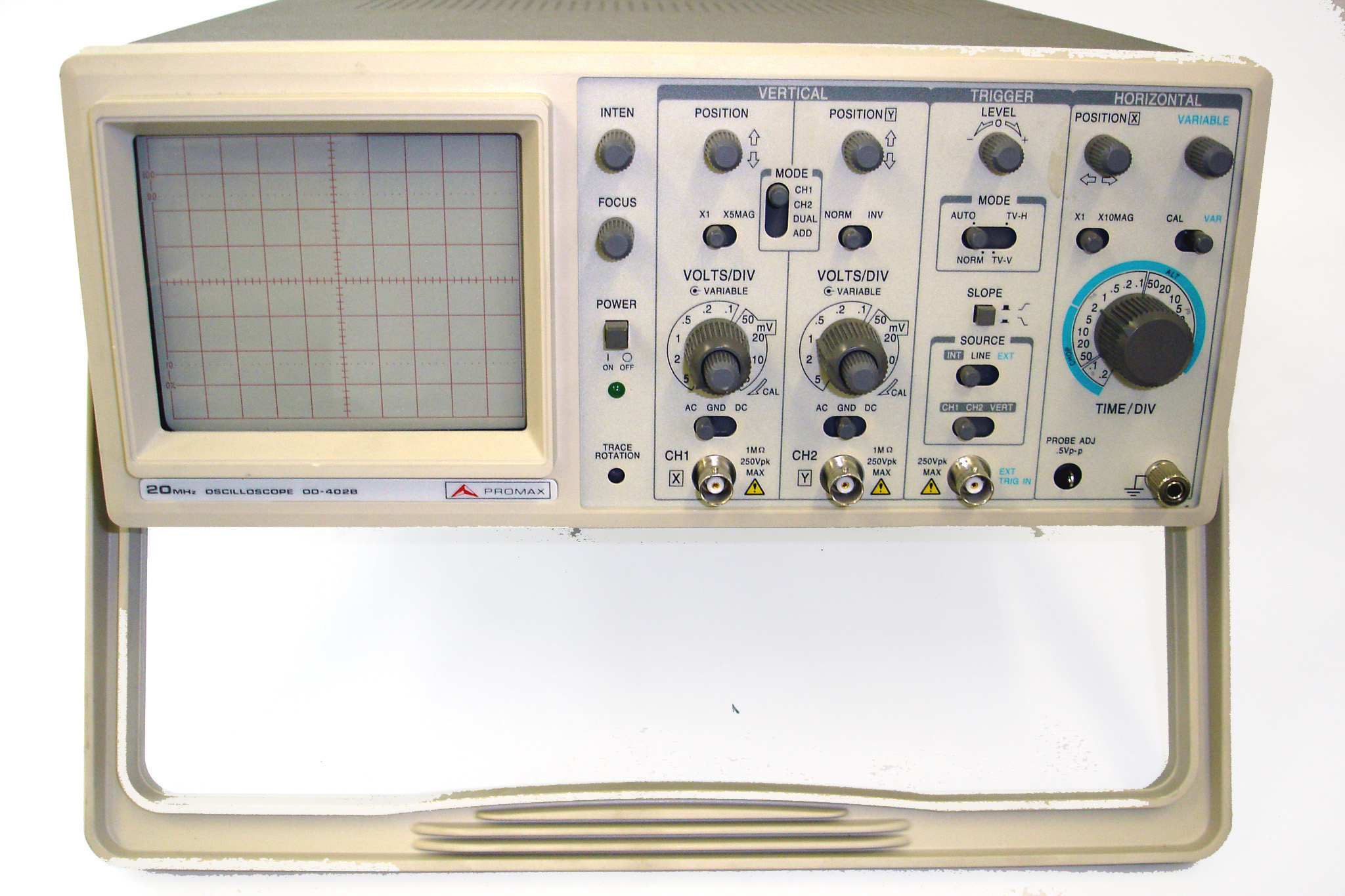

Imagen 3: Controles del osciloscopio.
Fuente: Banco de imágenes del ITE. Licencia: Creative Commons.
Pulsa sobre la imagen para ampliarla. |
Caso de estudio
Busca información sobre los diferentes tipos de osciloscopios que podemos encontrar en el mercado.
A continuación tienes un video en el que puedes ver el funcionamiento básico de un osciloscopio
|
|
|
Video 1: Funcionamiento de un osciloscopio.
Fuente: Youtube. Licencia: Creative Commons.
|
Actividad de Espacios en Blanco
Rellena los espacios en blanco:
- Con el botón controlamos el encendido y apagado del osciloscopio.
- Con el botón inten controlamos la de la pantalla
- Con el botón conseguimos que la señal parezca quieta.
- Con el botón establecemos las coordenadas X e Y de una señal.
- En CH1 y CH2 conectaremos las .
- Con el botón seleccionamos el canal 1 ó 2.
