6. Característica par-velocidad de un motor

Denominamos característica par-velocidad de un motor a la representación gráfica de la velocidad del motor frente al par que desarrolla dicho motor.



Pero, ¿qué es el par de un motor? Trataremos de explicarlo lo más fácilmente posible:



En los conductores del inducido de una máquina de este tipo, aparecen fuerzas que hacen girar el rotor de la máquina. Como todas las fuerzas asociadas a giros, cada una de ellas tendrá asociado su correspondiente momento. Pues bien, la suma de todos estos momentos individuales (sin olvidar que las fuerzas tienen que ejercer su acción en el mismo sentido) dará el momento de rotación de la máquina.



Si la máquina es un generador este momento se denomina Par Resistente porque se opone al movimiento que lo produce.



Pero si se trata de un motor, se denomina Par Motor porque es el que produce el giro de dicho motor.

Icono IDevice Importante

En un motor, la velocidad de funcionamiento se fija en el punto en el que el par que el motor puede producir es igual al que necesita la carga para funcionar.

Por este motivo son muy útiles las características par-velocidad tanto del motor como de la carga, ya que se usan para definir si un motor es útil para una determinada utilización.


Algunos ejemplos de características par-velocidad tanto de una carga como de un motor son:

Imagen 8. Característica par-velocidad de un motor.

Elaboración propia

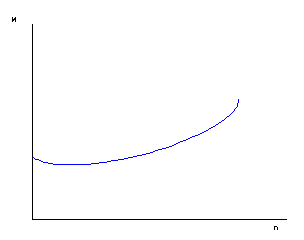

Imagen 9. Característica par-velocidad de una carga.

Elaboración propia

Imagen 10.Característica par-velocidad de un motor con una carga.

Elaboración propia

Si observas la gráfica del par-velocidad del motor y la carga, verás que hay un punto (señalado con una flecha) en el que el par motor y el par necesario para la carga coinciden, a ese par se le denomina par motor nominal y la velocidad a la que corresponde ese punto será la velocidad nominal de la máquina.
