4.1. Tangencias entre recta y circunferencia

Herramientas tradicionales de dibujo.
Icono de iDevice Caso de estudio

Llave fija.


En la imagen de la izquierda puedes ver cómo se ha dibujado una llave fija mediante rectas y circunferencia tangentes, y potencia.
Como en el ejercicio anterior, para resolverlo debes aplicar los conceptos y procedimientos generales de tangencia y los correspondientes a potencia desarrollados en lo apartados anteriores.

Material necesario:

  • Lápiz blando y duro.
  • Compás.
  • Plantilla de dibujo (escuadra y cartabón).
  • Hojas para realizar trazados de prueba.



Para realizar este ejercicio debes descargar este documento pdf.

Aplicación CAD.

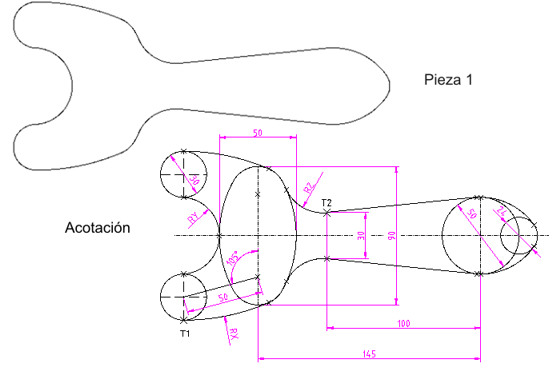

pieza 1



Sigue la construcción del trazado de la pieza en la siguiente animación
