3. Arte final. Rayado y color

Con las nuevas tecnologías aplicadas al dibujo técnico, se ha facilitado el uso del color en los planos. Originalmente, los diferentes colores aplicados a un plano sólo suponían diferenciar las capas de los planos y, de esta manera, apreciar rápidamente elementos comunes (mobiliario, sanitarios, circuitos eléctricos, etc.), pero los planos finales prácticamente siempre se imprimían en blanco y negro.

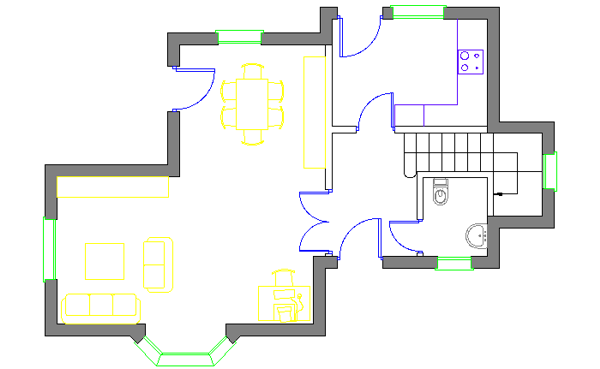

Uso del color en las capas

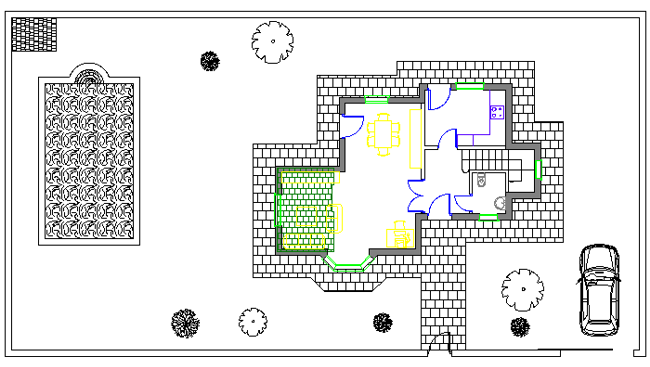

Además, las actuales aplicaciones permiten incluir fácilmente opciones de relleno, como las secciones de los muros que ves arriba, o también acabados de solerías, y otros efectos que puedes observar en la siguiente imagen.

rellenos artísticos en un plano
Icono IDevice Actividad
Recuerda que el uso de rellenos lo vimos en el tema 4 de la unidad 3. En él os facilitamos un cuadro con los diferentes rellenos que QCad trae por defecto.

Icono IDevice Objetivos

Programas más sofisticados como Autocad permiten no sólo realizar rellenos sino que posibilitan dar apariencia realista a los dibujos y obtener imágenes en 3D.

En la imagen inferior, cortesía de planos de casas, tienes la perspectiva de una vivienda sin amueblar (izquierda) y amueblada (derecha).

Realidad virtual
