3.1. Cilindro y Prisma
Las posiciones que puede ocupar un cilindro recto de revolución respecto de las caras del triedro pueden ser infinitas.
Recordemos que en perspectiva caballera una circunferencia únicamente se proyecta en verdadera magnitud, sin deformación, cuando es paralela o está contenida en el plano XOZ, por tanto, nosotros solamente vamos a analizar esta disposición.
En la imagen izquierda tienes la perspectiva caballera de un cilindro apoyado en el plano XOY, observa cómo sus bases son elipses.
Las posiciones que puede ocupar un prisma regular respecto de las caras del triedro pueden ser infinitas.
Nosotros solamente vamos a analizar aquellas posiciones en las que sus bases sean paralelas a uno de los planos de proyección, y con al menos uno de los lados, de la otra base, paralelo a uno de los ejes axonométricos.
Las bases pueden estar contenidas o no en las caras del triedro.

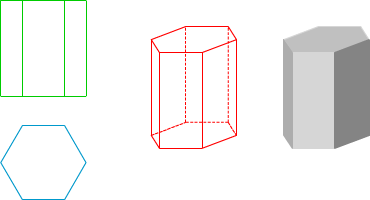

En la imagen izquierda tienes la perspectiva caballera de un prisma regular, de base hexagonal, apoyado en el plano XOY, con dos lados paralelos al eje X.
Prisma regular de base hexagonal. Su base es paralela al plano XOY.
Ejemplo o ejercicio resuelto
En la imagen izquierda tienes las vistas diédricas de un cilindro recto de
revolución seccionado, apoyado por una de sus bases en el plano XOZ, y
tangente a los planos XOY, ZOY. Tienes que trazar las proyecciones
secundarias y directa, determinado su perspectiva caballera.
Para realizar este ejercicio debes tener en cuenta los siguientes datos:
- Ángulo XY = 45º.
- Coeficiente de reducción = 2/3.
