4. QCAD (XIV)

Como has visto en los apartados anteriores de este tema, la perspectiva caballera es otro tipo de representación axonométrica muy usada para la representación de objetos en tres dimensiones sobre el plano del dibujo.

Para este tipo de representación, QCad no ofrece herramientas especiales como ocurre con la perspectiva isométrica, así que los dibujos que se hagan en caballera los tendremos que realizar usando los mismos recursos que con el dibujo técnico clásico. QCad sólo nos ofrece aquí la ventaja de la precisión y la facilidad de uso de las herramientas de trazado.

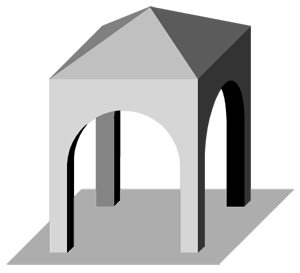

perspectiva caballera



4.1. Trazado de formas planas (triángulos, cuadriláteros y polígonos regulares): inscritas en paralelogramos (cuadrados y rectángulos) que se convierten en caballera en romboides. Planos XOY y ZOY, se compara con el XOZ.

4.2. Construcción de piezas a partir de formas planas (tu apartado 4.1)

4.3. Construcción de piezas con formas planas y circunferencias contenidas y paralelas al plano XOZ.

Los colores de las imágenes del elp no concuerdan con los que uso en los otros apartados, si quieres sube a Moodle los dxf y los edito.
