4.2. Crear una carpeta de biblioteca

Vamos a verlo en cada uno de los sistemas operativos:

En Windows

Busca la carpeta de instalación del programa:

  • Windows XP: C:\Archivos de programa\QCAD Profesional\
  • Windows 7: C:\Program Files (x86)\QCAD Profesional\

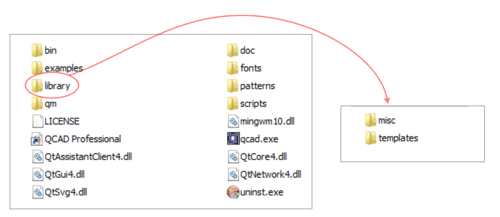

contenidos de la carpeta de instalación

Arriba a la izquierda puedes ver el contenido de la carpeta resultante de la instalación del programa y a la derecha el de la carpeta library. Dentro de la carpeta misc se encuentran los cuatro bloques que trae QCad por defecto.

Dentro de la carpeta library crea una nueva carpeta que puedes llamar Mis Bloques, para organizar dentro de ella tus propios bloques o aquellos que hayas descargado.

Por supuesto que esa nueva carpeta creada puede, y así debería ser, tener otras carpetas que permitan tener bien organizados los bloques, por ejemplo una carpeta que se llame arquitectura y dentro de ella otras que se llamen: muebles, sanitarios, cocina, etc.

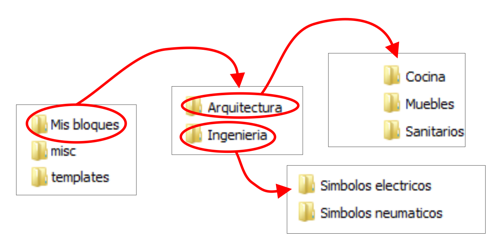

estructura de mis bloques

En Linux:

Busca la carpeta de instalación del programa:

  • /usr/share/qcad/patterns para los patrones.
  • /usr/share/qcad/libraries para las diferentes librerías de símbolos (de arquitectura, mecánica etc.)
Icono IDevice Actividad
En Linux, Guadalinex, Ubuntu, etc.
  • El nombre de cada carpeta puede variar de una distribución a otra.
  • Para copiar lo archivos en estas carpetas suele hacer falta permiso de superusuario.
