4.2. Vista previa y ajuste de la escala de impresión

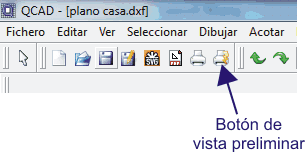

botón vista preliminarUna vez que hemos dibujado el objeto con sus medidas reales, pasaremos a ver cómo quedará en el papel donde deseamos imprimirlo. Para hacer esto pulsaremos el botón Vista preliminar.

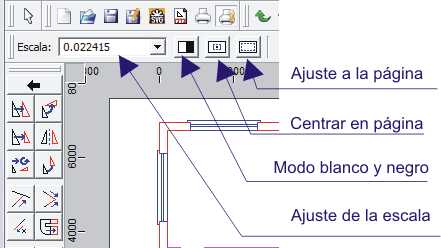

Qcad: ajustes de vista previaEn la vista preliminar disponemos de tres botones, además del cuadro de texto para el ajuste de la escala, que son:

  • Botón que desactiva los colores, por si nuestra impresora sólo admitiera blanco y negro.
  • Botón de centrado en página, que nos ajusta la pantalla de visionado en el centro de la página de impresión.
  • Botón de ajuste a la página, que amplía o reduce la imagen de nuestro dibujo a la escala adecuada para que entre en el formato de impresión seleccionado.

Escalas de QCadEn la ventana de selección de la escala podremos elegir entre las escalas predeterminadas en QCad, que puedes ver a la derecha. Una vez seleccionada, en la ventana terminará apareciendo el resultado de la operación correspondiente:

Si seleccionas   podrás ver
opcion escala flecha opcion escala
opcion escala flecha opcion escala
