4.3. Paralelismo

Vivienda unifamiliar en Maastricht
Dos rectas son paralelas cuando todos los puntos de una de ellas equidistan perpendicularmente de los de la otra, por tanto, mantienen la misma dirección y sólo se cortarán en el infinito. Para entender lo anterior sólo hay que observar las líneas que forman las vías del tren en perspectiva.

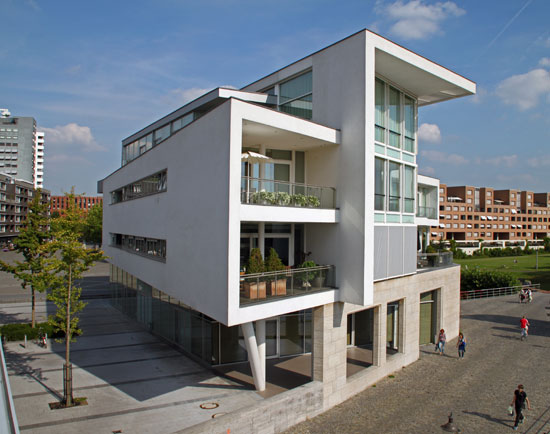

En la imagen superior se observa como las distintas partes del edificio aún siendo paralelas, en perspectiva parecen convergentes, si las prolongas visualmente se cortarán a derecha e izquierda.
Icono IDevice Pre-conocimiento

ILUSIÓN ÓPTICA: Observa en la animación cómo las líneas paralelas trazadas al ser cortadas por otras líneas paralelas, dibujadas con distintas direcciones, provoca una distorsión perceptiva que las hace parecer convergentes






Cómo determinar si dos rectas son paralelas







Trazado de Paralelas con la escuadra y el cartabón.




Vídeo: realización de una lámina de dibujo mediante el trazado de paralelas.



Icono de iDevice Caso de estudio

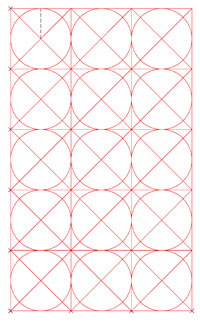

Usando la escuadra y el cartabón y siguiendo los pasos explicados en la animación y en el vídeo dibuja el mosaico que te proponemos en esta lámina. Aplica los conceptos y procedimientos aprendidos en el apartado anterior.

Pulsa sobre la imagen para descargar la lámina.

¿Necesitas ayuda para resolver este ejercicio?
