2.2. Fallas

Icono de iDevice AV - Reflexión
Analiza la animación superior y contesta las distintas cuestiones que se plantean.

Una falla es una fractura con deslizamiento entre los bloques fracturados.

Elementos de una falla

- Plano de falla. Es la superficie de rotura a partir de la cual se produce el movimiento

- Salto de falla. Corresponde con el desplazamiento relativo de los bloques.

- Labios de falla. Son los dos bloques que separa el plano de falla. Dependiendo de si se utiliza un criterio topográfico o geométrico reciben distintos nombres:

  • Criterio topográfico: según el cual distinguimos labio levantado y hundido. En el caso de desplazamientos horizontales no se puede distinguir uno de otro.

  • Criterio geométrico: se basa en la posición del bloque respecto al plano, si se encuentra encima de él recibe el nombre de labio superior, si se encuentra debajo, labio inferior.

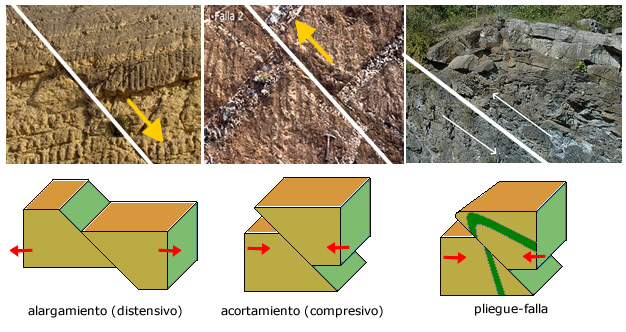

Clasificación de fallas

- Falla Normal. El labio superior desciende a favor del plano, pasando a ser el labio hundido. El labio inferior corresponde con el labio levantado.

Las fallas normales suponen un estiramiento, producido por fuerzas distensivas.

- Falla inversa. El labio superior asciende por el plano de falla, pasando a ser el labio levantado. El labio inferior corresponde con el labio hundido.

Las fallas inversas suponen un acortamiento, producido por fuerzas compresivas.

Un caso especial de fallas inversas son las que se producen sobre pliegues. Si el esfuerzo es grande, el pliegue (hasta ese momento deformado plásticamente) se fractura produciéndose un pliegue-falla (combinación de comportamiento plástico más rígido).

- Fallas de desgarre. Son producidas por esfuerzos de cizalla. No existe movimiento en vertical sólo en horizontal (un bloque se desliza respecto a otro) Podemos distinguir dos casos, en función del movimiento relativo:

  • Fallas dextrosas. El labio opuesto se mueve hacia la derecha.

  • Fallas sinestrosas. El labio opuesto se mueve hacia la izquierda.

Imágenes bajo licencia Creative Commons. Isla de las Ciencias, autor: Manuel Merlo Fernández

Icono IDevice Curiosidad

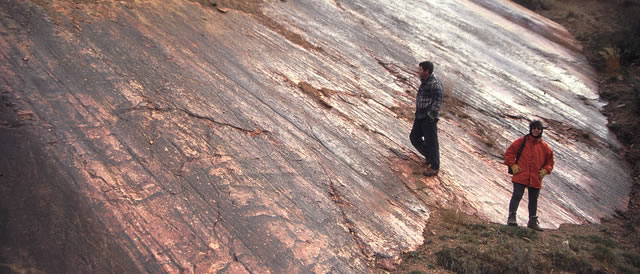

En ocasiones el plano de falla puede quedar expuesto al exterior mostrándose como una superficie pulida y muy brillante debido a vitrificación de su superfice (el calor provocado por el rozamiento funde la roca además de pulirla).

Sobre dicho plano también es frecuente encontrar estrías que indican el movimiento relativo entre los bloques.



Imagen bajo licencia de Creative Commons, autor:Igancio Benvenut
