2.Mapa topográfico y geológico

Hola a todos. Tengo un problema y necesito vuestra ayuda:

En mi visita a la zona de estudio realicé tres trabajos en tres sitios diferentes (puesto 1, 2 y 3). En cada caso recogí datos sobre coordenadas geográficas, altitud y tipo de roca. Sin embargo, se me ha perdido la libreta de trabajo, ¡y mi profesor me está esperando para que le entregue los datos!. Menos mal que saque fotos de cada uno de esos sitios.

En las fotografías están registradas las coordenadas desde donde se obtuvo la imagen. Ten en cuenta que las fotografías están hechas a distancia, excepto en el caso del puesto 3 que la realice en el mismo sitio. Tengo además el mapa topográfico y geológico de la zona de estudio ¿me puedes ayudar?

Pulsa la tecla inferior de “Avance” y sigue las instrucciones.





Mapa topográfico

El mapa topográfico es una representación de la superficie terrestre mediante curvas de nivel que tiene como finalidad mostrar el relieve terrestre. Suelen incluirse otras variables geográficas como la red hidrográfica, la vegetación, los suelos, todas ellas con sus correspondientes colores y símbolos.

Las curvas de nivel son líneas que representan puntos de la misma altura. El valor de altura de cada curva varía de forma uniforme. Este incremento se le denomina equidistancia. Por ejemplo, la equidistancia en el mapa de a izquierda es de 50 m.




Perfil topográfico

A partir de un mapa topográfico podemos conocer el perfil que tiene el relieve en una determinada dirección. Por ejemplo, a lo largo de una carretera.


Utiliza el tutorial para conocer cómo se puede levantar un perfil a partir de un mapa topográfico



Icono de iDevice AV - Reflexión

Comprobemos qué has aprendido sobre mapas topográficos. En la parte inferior se representa el recorrido realizado por un helicóptero que ha ido a ras de superficie. En total ha recorrido 50 km (desde I a F). Puedes ver la imagen recogida desde la cabina del piloto moviendo el dial inferior.

Para determinados puntos del recorrido nos piden que averigüemos su altura ¿te atreves?. Si aún no estás muy seguro de cómo calcularla, no te preocupes, pulsa sobre la opción “mostrar altura” y realiza el recorrido observando como cambia su valor.

Mapa geológico

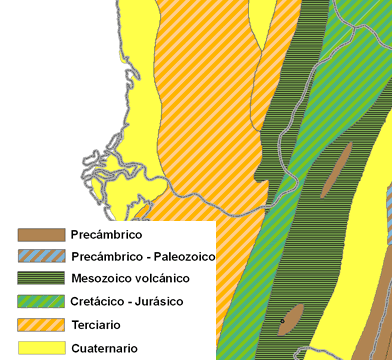

Un mapa geológico muestra (utilizando colores o tramas) los distintos tipo de rocas que hay en superficie. Utilizan como base mapas topográficos y sobre ellos se señalan estructuras tales como fallas o pliegues así como la edad de los materiales.

Para elaborar un mapa geológico se realiza un trabajo de campo seguido de otro de laboratorio:

Trabajo de campo: El geólogo toma como base de trabajo un mapa topográfico y recoge muestra de materiales en cada punto, para ello se ayuda de un martillo. Habitualmente busca también fósiles, ya que éstos le ayudarán a establecer la edad de los materiales en los que se encuentran. En su libreta de campo anota el punto de observación y a continuación todos los datos observados y medidos (fósiles, muestras, etc..). También realiza esquemas de la disposición de las capas (horizontales, inclinadas..).

Trabajo de laboratorio: Se realiza el volcado de la información recogida en el campo sobre el mapa. En él que se sitúan los puntos en los que se han realizado las observaciones y se analizan las rocas recogidas.

Con este conjunto de datos puede conocer cómo las distintas rocas se distribuyen por el terreno. Si existen dudas sobre algunas zonas (dónde no se ha recogido muestras o no éstas no son fiables) deberá volver al campo y completar el estudio.



Corte geológico

Puede definirse como una sección vertical o perfil interpretativo de la superficie terrestre, para cuya realización se utilizan los datos obtenidos del mapa geológico.

Es decir, un corte geológico representa en sección la información geológica disponible de una zona.

La información sobre el subsuelo se obtiene muchas veces mediante sondeos y la utilización de métodos geofísicos como los métodos sismológicos.



Fuente U. Zaragoza bajo licencia Creative Commons.
